Диспетчер ссылок играет важную роль при перемещении файлов рисунков AutoCAD®или внешних файлов, на которые они ссылаются. Он применяется для изменения путей к файлам ссылок, сохраненных в рисунках.

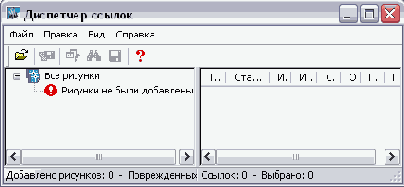

Рабочее окно Диспетчера ссылок
Окно программы состоит из двух областей. Левая область отображает структурную схему выбранных рисунков и внешних файлов, на которые в этих рисунках имеются ссылки.
При помощи области структуры можно найти ссылки и загрузить их в правую область, где размещается список ссылок. Из списка ссылок можно выбирать и редактировать сохраненные пути к файлам ссылок.
Процесс изменения сохраненных путей ссылок
Процесс замены сохраненных путей ссылок проходит в несколько этапов:
1. Закрыть все рисунки, с которыми планируется работать, и убедиться, что им не присвоен атрибут «только чтение». Диспетчер ссылок не работает с открытыми рисунками, а также с рисунками, которым присвоен атрибут «только чтение».
2. Добавить рисунки и папки с рисунками в область структуры. Существует возможность редактирования путей файлов, на которые имеются ссылки в рисунках из этого списка.
3. Выбрать рисунки или ссылки в области структуры. Ссылки отображаются в панели, называемой списком ссылок.
Выбрать один или несколько файлов ссылок из списка ссылок.
5. Изменить сохраненные пути для выбранных ссылок.
6. Нажать «Применить изменения», чтобы сохранить произведенные изменения в файлах рисунков. Обновленные файлы рисунков сохраняются в текущем формате файлов AutoCAD, а их BAK -файлы (резервные копии) обновляются.
7. Просмотреть сообщение в окне «Подробности» и подтвердить изменения. Все изменения в сохраненных путях ссылок вносятся в файл журнала, который также можно просмотреть.
Ограничения
В настоящее время Диспетчер ссылок поддерживает не все типы файлов, на которые в рисунках могут иметься ссылки. К неподдерживаемым ссылкам относятся шрифты, не связанные с текстовыми стилями, OLE-связи, гиперссылки, файлы связи с базами данных, PMP-файлы, а также внешние ссылки на адреса URL в Интернете. Если Диспетчер ссылок встречает внешнюю ссылку на адрес URL, он выдает о ней сообщение «Не найдена».
Замечание Отредактированные пути к шрифтам TrueType не сохраняются. AutoCAD всегда производит поиск шрифтов TrueType в папке Fonts Windows.
